Un reconocido lugar turístico frecuentado por deportistas y extranjeros en la ciudad de Bogotá presenta un desafío hídrico único debido a su topografía, la presión atmosférica reducida y la alta variabilidad en la demanda de agua potable los fines de semana y las temporadas de vacaciones de mitad y fin de año. Se implementó un sistema automatizado de monitorización y dosificación utilizando el analizador de cloro PCA 310-1 de Hanna Instruments, acoplado a un rediseño de la red hidráulica por medio de bombeo y recirculación, garantizando el cumplimiento continuo de la Resolución 2115 de 2007 para agua potable.
Desafíos Técnicos Iniciales
Antes de la intervención se identificó la red de suministro de los restaurantes, sanitarios y zonas administrativas del complejo turístico donde se enfrentaba dos problemas críticos
- Disminución de la concentración del Cloro por tiempos de retención elevados: En periodos de baja afluencia (noches y días de semana), el agua en las tuberías perdía su residual de cloro debido al estancamiento, elevando el riesgo microbiológico.
- Red hidráulica en acero al carbón altamente afectada por la corrosión: el trazado hidráulico del sistema de impulsión hacia los tanques contaba con alto deterioro por corrosión interna.
La solución técnica se enfocó en el tanque elevado que recibe el agua del tanque principal con capacidad de 70 metros cúbicos:
Sistema de Bombeo y Recirculación: Para asegurar la alimentación constante al equipo analizador de cloro PCA310 y una correcta homogeneización de la masa de agua con el cloro dosificado y que las muestras fueran 100% representativas, se instaló un sistema de recirculación:

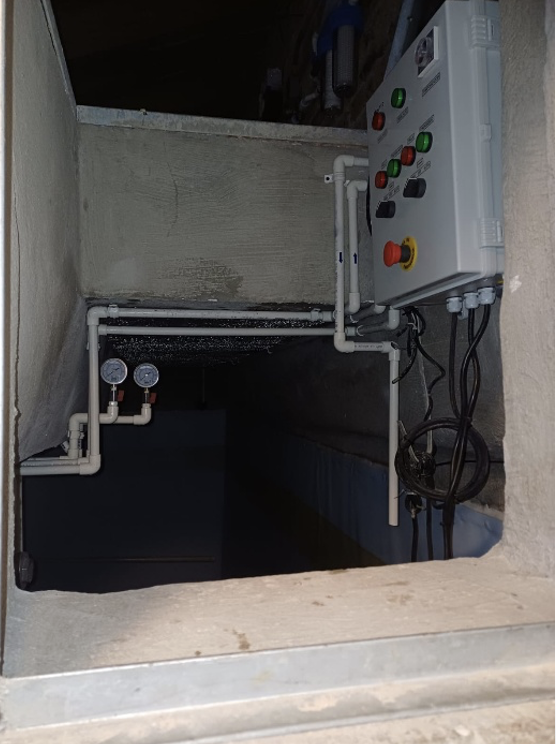

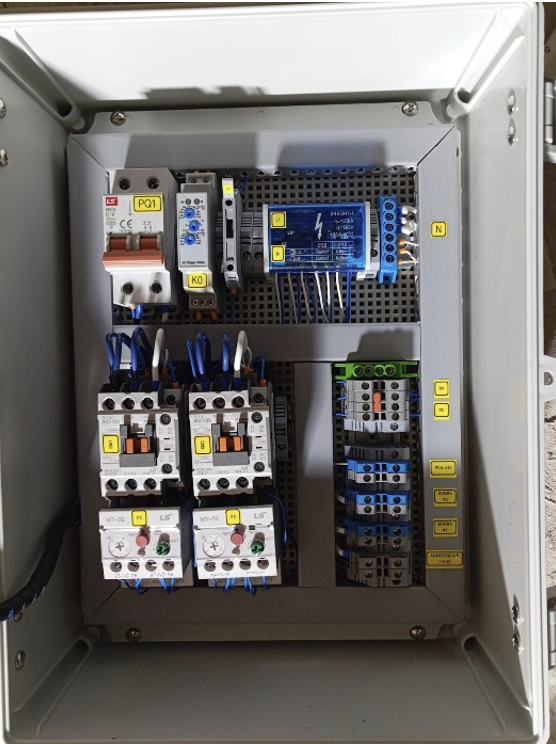

- Bombas sumergibles: Se instalaron dos bombas enlazadas a un tablero de control las cuales se mantienen en alternancia de operación por tiempos.

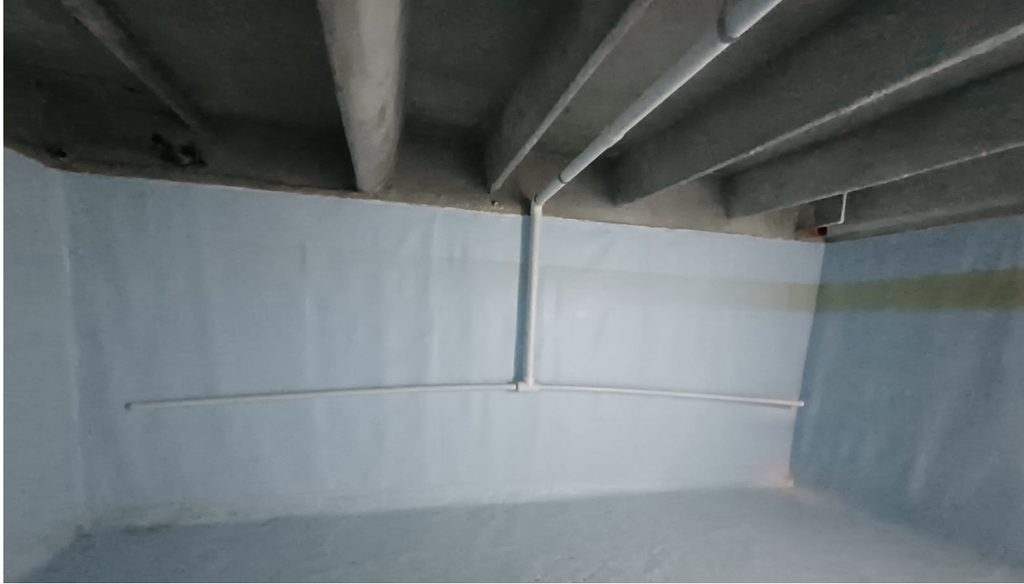

- Línea de Retorno: Se instaló una línea que devuelve el agua no consumida al tanque de contacto, manteniendo el fluido en movimiento continuo (recirculación 24/7). Esto homogeneiza la mezcla de químicos y previene la formación de biopelículas en la tubería.
- Acondicionamiento de Presión: Dado que el analizador requiere presiones controladas, se derivó un bypass de la línea principal de recirculación con una válvula reductora de presión, entregando un flujo laminar estabilizado al equipo de 15 Psi.

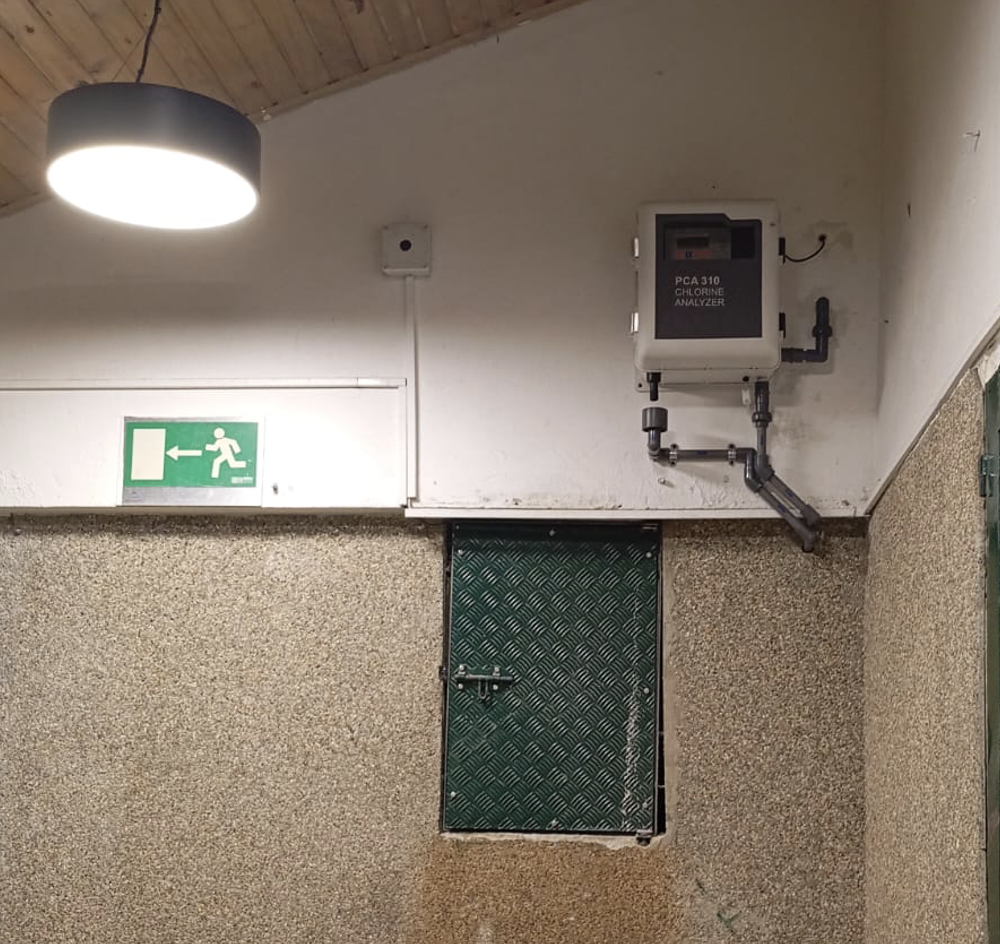

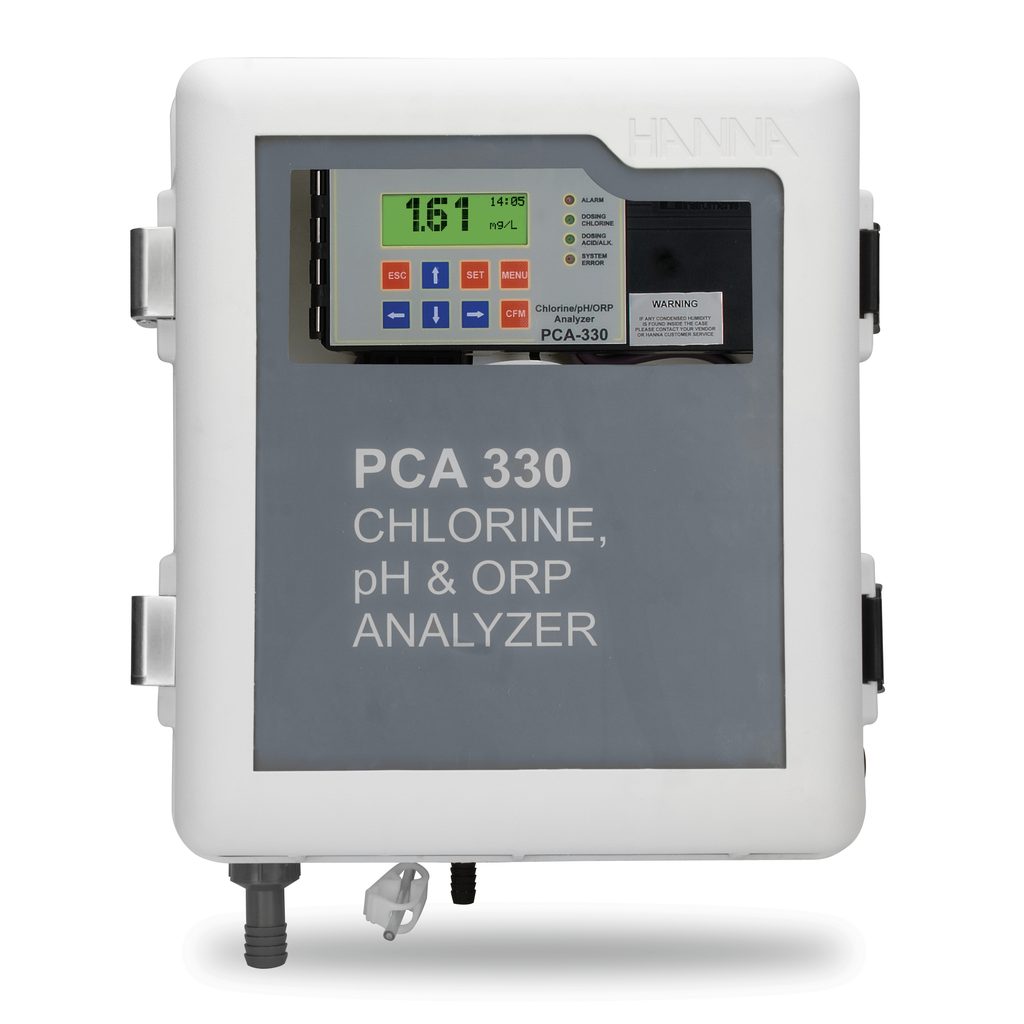

- Integración del Analizador Hanna PCA 310-1 fue seleccionado por su capacidad de medir Cloro Libre de forma continua mediante el método colorimétrico DPD. La muestra es tomada directamente de la línea de recirculación, lo que garantiza que el equipo mida la concentración de cloro en el agua que esta almacenada en el tanque y es distribuida a los usuarios.
- Automatización de Dosificación: Se utilizaron los relés de control del PCA 310-1 para comandar la bomba dosificadora de desinfectante la cual Inyecta hipoclorito de sodio basada en el punto de ajuste de cloro libre con un lazo de control ON/OFF.
Resultados y Beneficios Técnicos
- Estabilidad del Cloro Residual: Gracias a la lectura DPD en intervalos de tiempo definidos de acuerdo con el consumo y operación del sistema y a la dosificación a partir de la bomba de diafragma regulada, se eliminaron los picos de concentración. El cloro libre se mantiene estable en el rango de 0.6 a 1.0 mg/L de acuerdo con lo establecido dentro de la resolución 2115/07 independientemente del consumo masivo de turistas y visitantes.
- Eliminación de Zonas Muertas: El sistema de bombeo y recirculación aseguró que, incluso en horarios de cero consumos, el agua esté siendo analizada en sus niveles de cloro asegurando concentraciones dentro del rango normativo de 0.3mg/L a 2.0 mg/L de manera permanente.
- Trazabilidad Continua: El controlador integrado del PCA 310-1 permite almacenar hasta 3500 lecturas. Esto ha facilitado el seguimiento de los valores registrados en las auditorías de la Secretaría de Salud de Bogotá, identificando el comportamiento del cloro en el agua por meses.
Conclusión
La combinación de la tecnología analítica del PCA 310-1 de Hanna Instruments con un sistema de recirculación hidráulica bien dimensionado demostró ser la arquitectura definitiva para superar las fluctuaciones de demanda y las limitaciones del centro turístico. El resultado es un sistema de distribución autónomo, seguro y altamente eficiente que protege la salud de miles de visitantes diarios.
